3M pomoże Ci rozwiązać problemy związane z zakłóceniami elektromagnetycznymi i zjawiskiem intermodulacji pasywnej w istotnych puntkach Twojej sieci.
Rozwiązania ekranowania EMI i redukcji PIM od firmy 3M
Pewna kontrola EMI i PIM w aplikacjach 5G.

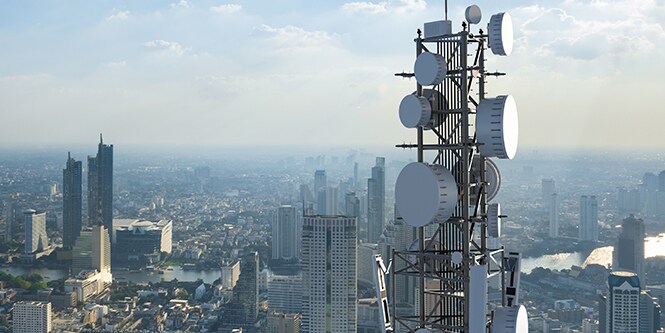

Wraz z upowszechnieniem się anten, od dużych konstrukcji zewnętrznych po małe zespoły urządzeń, kluczowe znaczenie ma maksymalne ograniczenie zakłóceń sygnału. 3M czerpie z bogatej historii ekranowania zakłóceń elektromagnetycznych (EMI) w urządzeniach elektroniki użytkowej, oferując produkty, które umożliwiają stosowanie różnych technik ekranowania i uziemiania EMI, które pozwalają poprawić stosunek sygnału do szumu (SNR) w całej infrastrukturze 5G.
Przepraszamy.
Wystąpił błąd podczas przesyłania danych. Spróbuj ponownie później
Dziękujemy.
Formularz został przesłany
Czym jest PIM?
-
Intermodulacja pasywna (PIM) jest głównym źródłem zakłóceń w sieciach bezprzewodowych, które powstają, gdy sygnały sieci komórkowej w stacjach bazowych natrafiają na nieliniowe obiekty. Częstym źródłem tych zakłóceń jest poluzowane połączenie śrubowe, kontakt różnych metali przed anteną lub wewnątrzne pole za anteną.
Sieć 5G jest bardziej wrażliwa na PIM ze względu na przydzielone widmo częstotliwości, ogromną ilość przesyłanych danych oraz oczekiwaną wysoką integralność sygnału. Efekt ten jest szczególnie wyraźny w przypadku anten dachowych i wieżowych, które transmitują sygnały o częstotliwości 6 GHz.
-
Jak zredukować intermodulację pasywną (PIM)
- Upewnij się, że przed anteną nie ma żadnych przeszkód.
- Wymień zatrzaski metalowe i wsporniki aluminiowe elementów konstrukcyjnych
- Oczyść obszar z zanieczyszczeń (np. brudu, zardzewiałych przedmiotów itp.)
- Wymień zaciski obejmy
- Dokręć nakrętki, śruby i zaciski tak, aby nie były poluzowane
- Usuń zbędne elementy infrastruktury lub materiały z obszaru
- Zainstaluj zestaw PIM, aby ograniczyć potencjalne zakłócenia
Więcej niż jeden typ PIM
Czy wiesz, że istnieją dwa różne typy PIM: promieniowane i przewodzone? Każdy z nich jest spowodowany przez inne źródło zakłóceń i należy je redukować w nieco inny sposób.
-

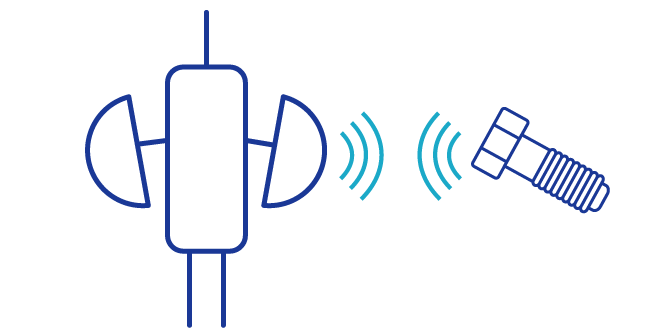

Co to jest promieniowane PIM?Generowane przez nieliniowe urządzenie bezpośrednio napromieniowane przez antenę. W takich przypadkach nie występują żadne prądy indukowane. Sama antena emituje sygnały, które wzbudzają pobliskie obiekty nieliniowe, które następnie emitują sygnały z powrotem do anteny i powodują PIM.
-

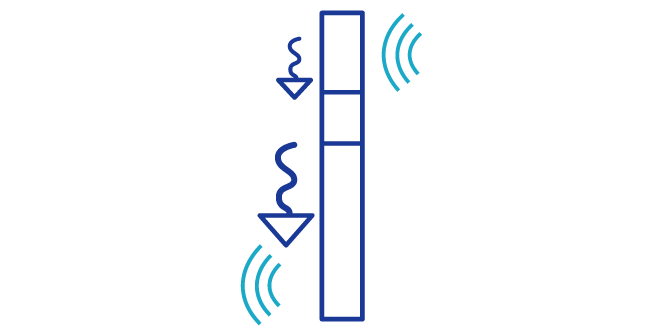

Co to jest przewodzone PIM?Spowodowane prądami indukowanymi płynącymi w elementach konstrukcyjnych w pobliżu anteny docierającymi do nieliniowego łączenia. Te elementy konstrukcyjne zostały wystawione na działanie energii elektromagnetycznej wystarczającej do indukcji prądu elektrycznego, ale prąd ten został przerwany przez nieliniowe połączenie, takie jak wsporniki montażowe anteny, zardzewiałe śruby lub zaciski węża.
PIM jest główną przyczyną zakłóceń sygnału w dzisiejszych szybkich sieciach, które opierają się na sygnałach wysokiej jakości w celu obsługi wyższych szybkości transmisji danych. Zestaw 3M™ PIM Reduction Kit to łatwe w zastosowaniu, kompleksowe rozwiązanie, które może pomóc zredukować przewodzone PIM, dzięki czemu operatorzy sieci mogą szybko poprawić integralność sygnału przy mniejszych zakłóceniach.
Blog: Poznaj naukę stojącą za intermodulacją pasywną (PIM)
- Dlaczego zewnętrzny PIM jest wyzwaniem?
- Skąd się bierze PIM?
- Dlaczego tak ważne jest, aby rozwiązać problemy związane z PIM?
